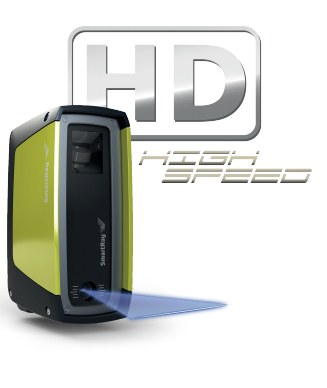

ECCO 95系列超高速、超高分辨率型3D傳感器
發布時間：2023-09-08 | 信息來源：上海硯拓自動化科技有限公司 | 點擊量：916
在3D檢測應用中，如果遇到陰影問題，采用雙頭傳感器絕對比單頭傳感器更合適。如果激光擊中目標，但相機視線被遮擋，則會產生陰影。這會造成3D數據點丟失，無法檢測到部分樣本。ECCO 95+系列產品率先提供首款高分辨率雙頭3D傳感器。該傳感器以相反角度設置另一臺相機，實現了無陰影3D掃描，可完美地解決陰影問題。
單頭雙頭傳感器的技術對比
在掃描一個凸起的目標時，由于存在遮擋，相機無法獲取其中一個邊角的數據，因此會產生無效數據，我們稱其為陰影區域，其意味著丟失部分的3D數據點。
例如，汽車連接器的檢測要求越來越嚴格，針腳不均勻?qū)е陆佑|不良，直接影響汽車生產制造。為了確保高效、經濟的生產，需要快速、精確地檢測汽車連接器的質量。
基于激光三角法原理的單頭傳感器在掃描PIN針時會存在盲區, 針對此種問題，需要多次對連接器進行掃描并做圖像拼接，才能精確地完成檢測。
為了解決這一問題并減少周期時間，可設置另一臺相機，使其工作角度與第一臺相機對稱，確保即使第一臺相機被遮擋也能識別目標區域，這就是我們經過長期研發得到的全新雙頭傳感器。 雙頭傳感器通過一次掃描即可完成3D掃描，不會遺漏任何數據點。其結果是形成無陰影掃描，通過對整個零件進行卓越的3D成像，提高精度和生產線速度。
ECCO95+ 雙頭3D傳感器特征
●無陰影3D掃描：雙攝像頭3D 掃描，確保實現最佳掃描目標可見性
●超高分辨率：能夠檢測極其細微的特征
●卓越的圖像質量：確保在具有挑戰的條件下實現高重復性
